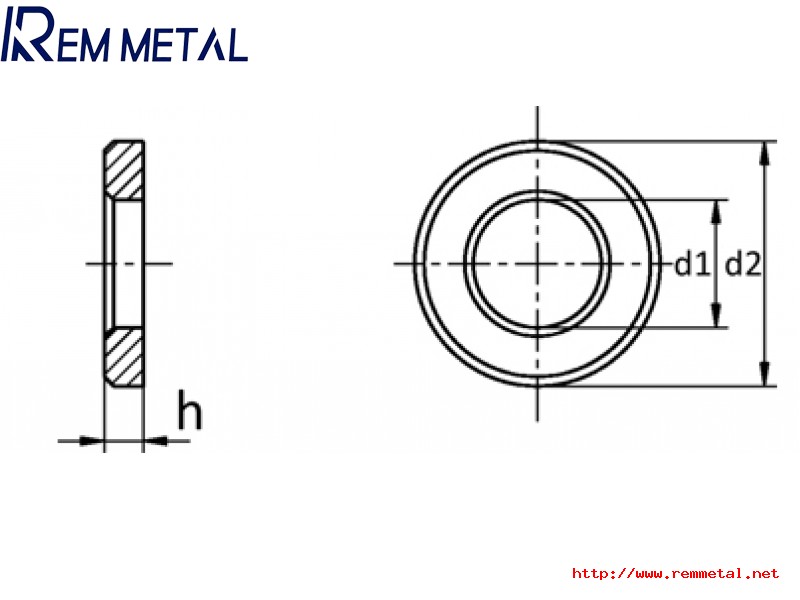

| DIN 6916 ÇELİK KONSTRÜKSİYON PULU |
| Nominal Diş Çapı |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
M36 |
| d |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
37 |
| max |
13,27 |
17,27 |
21,33 |
23,33 |
25,53 |
28,52 |
31,62 |
37,62 |
| dc |
max |
24 |
30 |
37 |
39 |
44 |
50 |
56 |
66 |
| min |
23,48 |
29,48 |
36,38 |
38,38 |
43,38 |
49 |
54,8 |
64,8 |
| h |
Nominal Boyut |
3 |
4 |
4 |
4 |
4 |
5 |
5 |
6 |
| max |
3,3 |
4,3 |
4,3 |
4,3 |
4,3 |
5,6 |
5,6 |
6,6 |
| min |
2,7 |
3,7 |
3,7 |
3,7 |
3,7 |
4,4 |
4,4 |
5,4 |
| c |
min |
1,6 |
1,6 |
2 |
2 |
2 |
2,5 |
2,5 |
3 |
| max |
1,9 |
1,9 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
| e |
0,5 |
1 |
1 |
1 |
1 |
1 |
1 |
1,5 |
| Ağırlık/gr |
7,03 |
14,6 |
19,6 |
24,3 |
30,6 |
50,2 |
63,2 |
115 |
| |
|
|
|
|
|
|
|
|
|
| ,Malzeme: Çelik, Vickers sertliği 295 ila 350 HV10 Standart DIN 17200 |
|
| |
Not: Üreticinin seçimine göre |
|
|
|
|
|
|
|
